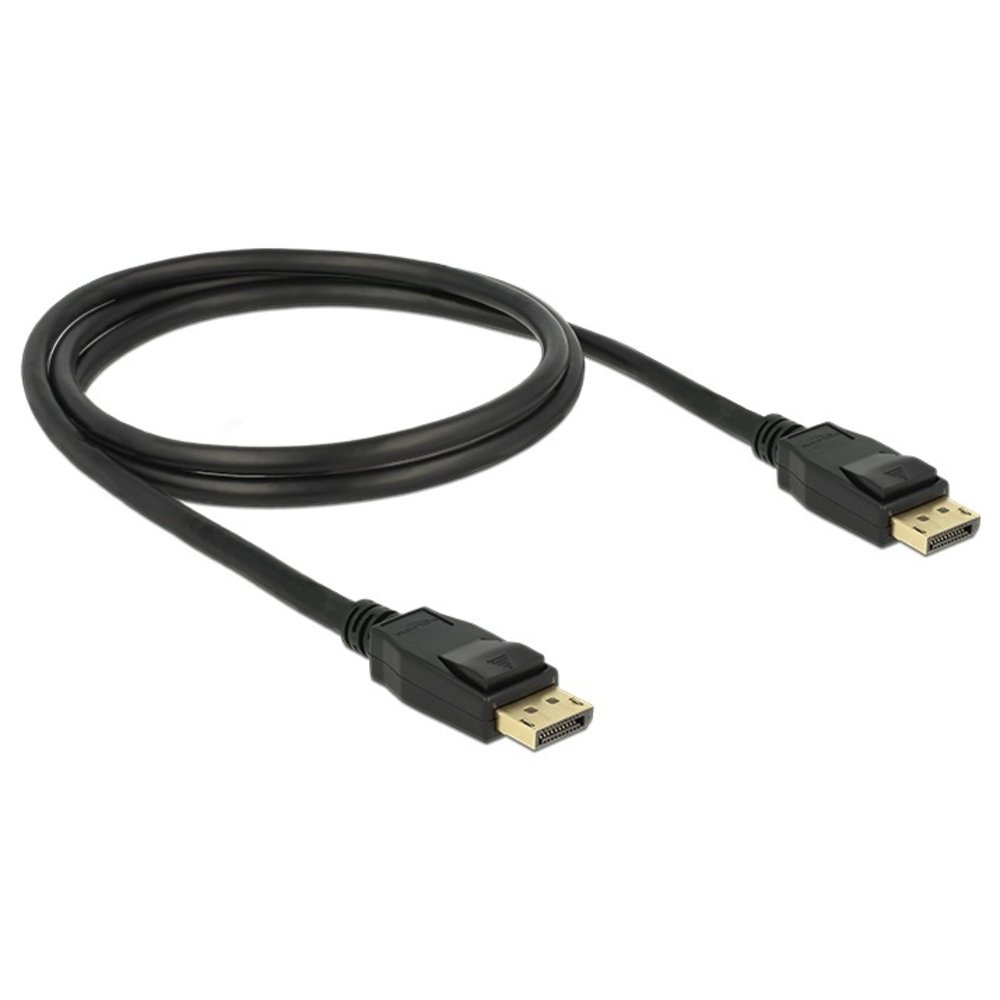

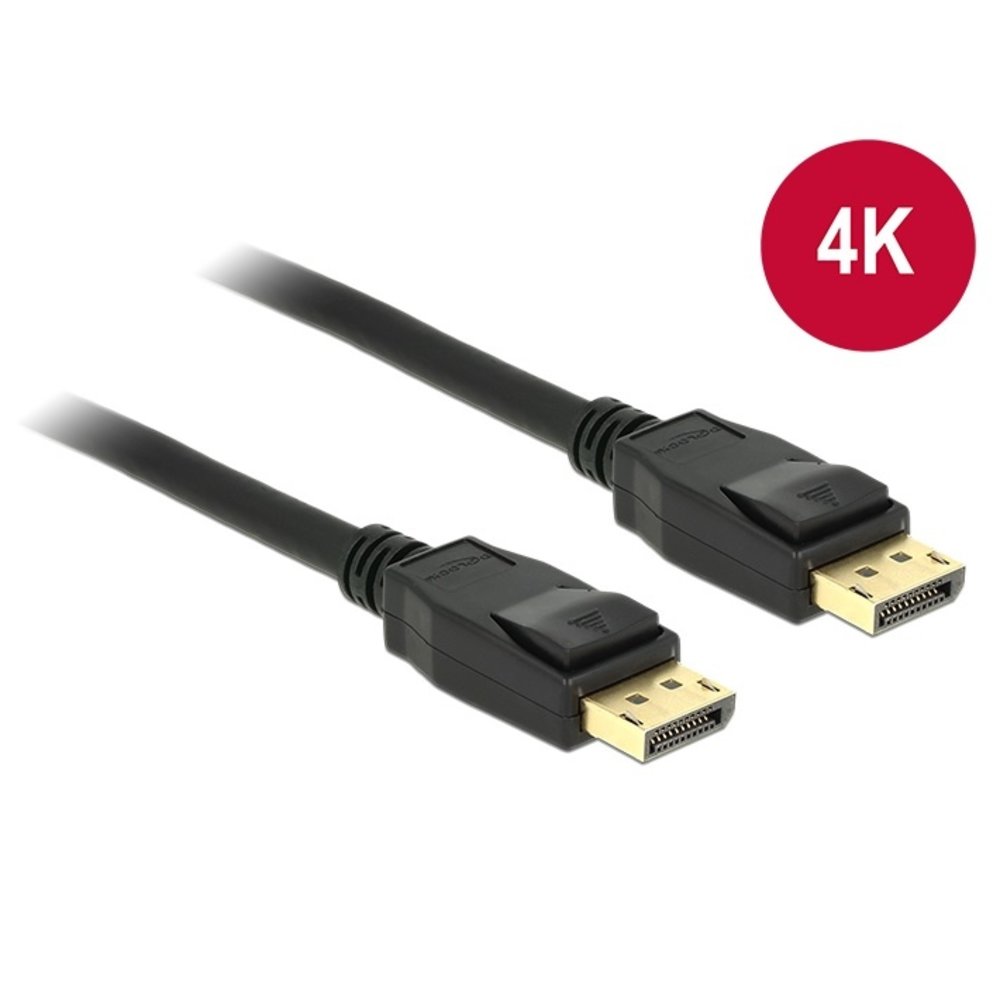

DisplayPort kabelmet DisplayPort 1.2 specificaties, geschikt voor resoluties tot 4K
Een eenvoudige, maar zeer goede kabel. Zoals vrijwel alle producten van DeLock is ook deze DP kabel van een uitstekende kwaltiet. Met een bit-rate tot maar liefs 21.6 Gbps. Geschikt voor resoluties tot 3840 x 2160 @ 60 Hz. Uiteraard wel afhankelijk van de aangesloten apparatuur.
De aders zijn van puur koper en de connectoren zijn verguld. Een drievoudige afgeschermde kabel met een diameter van 7.3mm. DisplayPort brengt zowel audio als videosignalen over. Wanneer het audio signaal niet mee komt, dan is dit vaak een instelling op de computer.
Bij deze DisplayPort kabel is pin 20 niet aangesloten. Dit heeft verder geen gevolgen voor de kwaliteit van het beeld en of audio signaal. Het is een pin die 3.3 V doorgeeft en die zal voornamelijk nodig zijn om adapters te voeden. Sommige grafische kaarten, zijn hier niet geschikt voor en dan kan het storing veroorzaken.
DisplayPort-Pin 20 - Wat doet het als het werkt?
Pin 20 levert vermogen bij 3.3V/500mA. Dit stroomsignaal is bedoeld om accessoires te gebruiken die niet op het netstroom zijn aangesloten. Denk aan DP tot DVI dongles of DP naar HDMI adapters en dergelijke. Het is net genoeg stroom om een kleine chipset in een actieve adapter te voeden of een weksignaal te geven aan speciale hardware zoals (low-power) energie zuinig beeldschermen. Pin 20 power heeft veel potentiële toepassingen, maar er zijn tegenwoordig niet veel apparaten meer op de markt die er gebruik van maken.
Waarom kan DisplayPort Pin 20 problemen veroorzaken?
Omdat Pin 20 wordt gevoed door zowel bron- als sink-apparaten - of in het geval van een PC, de DisplayPort-ready grafische kaart en de DisplayPort-ready Monitor - leidde directe DP naar DP-verbindingen met een intacte Pin 20-verbinding tot problemen bij het opstarten.
Deze 'backdrive'-conditie ontstaat, omdat monitoren nooit echt uit staan als ze in stand-by staan. Daardoor zorgen ze dat er een constante stroomtoevoer naar de grafische kaart is, ook als deze niet in gebruik is en staat deze dus constant onder spanning. Wat ervoor kan zorgen, dat hij constant opnieuw wordt opgestart. Dat kan ervoor zorgen dat je beeld ineen freeze stand schiet bijvoorbeeld. De uiterste oplossing is, om de monitor even van de stroom te halen, voordat je de computer opnieuw opstart. Dit is echter niet echt aan te raden, het beste is om een 19 pins DisplayPort kabel aan te schaffen, want er is nog altijd een kortsluiting geweest en die kan tot permanente schade leiden als dit vaker gebeurd.
Mocht je vragen hebben over DisplayPort kabels en de verschillen, dan kunt je contact met ons opnemen. Wij zijn bereikbaar van maandag tot en met vrijdag, van 9:00 uur tot 17:00 per telefoon op 075 - 655 55 80. Uiteraard kunt u ook altijd even mailen, ons mail adres is [email protected]
Wil je grotere aantallen van deze kabel bestellen, vraag dan even een offerte aan. Wellicht dat wij je een nog scherpere prijs kunnen bieden. Je kunt bij ons de offerte snel en eenvoudig zelf online samenstellen.
DisplayPort kabel 1.2
Specificaties:
- DeLock DisplayPort 1.2
- Connector 1: DisplayPort 20 pins male
- Connector 2: DisplayPort 20 pins male
- DisplayPort 1.2 specificaties:
- Pin 20 is niet aangesloten
- Cable gauge: c.a. 7.3mm
- Volledig koperen aders
- Drievoudige afscherming
- Vergulde connectoren
- Data transfer rate tot 21.6 Gb/s
- Resoluties to max. 3840 x 2160 @ 60 Hz (afhankelijk van de aangesloten hardware)
- Kleur: zwart
